笔记本麻手技术分析

下面用大白话讲清楚，不绕弯：

1. 电源线三线 = 火线L、零线N、地线PE

• L/N：给适配器供电（220V）
• PE（中间那根）：安全地线，接到家里插座的大地（0V）

2. 为什么笔记本明明是“浮地”，却用三线？

关键：适配器内部分两块——高压侧、低压侧，地线只接外壳/屏蔽，不接低压负极

• 高压侧（220V）：L/N进来，PE接适配器金属外壳+输出线屏蔽层
• 低压侧（19V/20V）：负极不连PE，保持悬浮（和大地隔离）

3. 你说的“电源把手麻手”原因

三线插头插在接地插座时：

• 适配器外壳、笔记本金属壳 → 连PE → 大地（0V）→ 不麻
• 但很多老旧插座地线悬空/没接（假三线）：
  • 外壳通过内部Y电容耦合 → 带40–90V交流（微安级）
  • 摸外壳+摸暖气片/水管 → 电流过人体 → 麻手

4. 一句话总结

• 三线是安全标准强制要求：外壳接地防触电、屏蔽抗干扰
• 笔记本直流侧必须浮地（隔离安全），只有外壳/屏蔽接地
• 麻手=插座地线没接好（假接地），不是适配器坏了

5. 快速自检

1. 换一个确认接地的插座（比如墙上三孔，不是排插）
2. 摸笔记本金属壳：不麻=正常；还麻=插座地线坏了

一、电气上：直流侧是两线

• 正极 +19V：插头内芯
• 负极 GND：插头外层金属套筒
  这两根是真正传 19V 功率的，和大地是隔离、悬浮的，不接保护地。

二、线芯数：常见有两种

1. 普通两线（2芯）

   • 内部：正极1根、负极1根
   • 插头：圆桶，只有内外两极
   • 多见于老机器、通用适配器。

2. 三芯线 / 三触点插头（品牌机常见：Dell、HP、联想等）

   • 内部：正极、负极、识别细线（ID/检测脚）
   • 插头：圆桶+中间针
   • 作用：让笔记本识别“是不是原装/多大功率”，防止用小功率电源带高配机器；这根细线不是保护地，也不接大地。

三、和“三线交流插头”的区别

• 交流输入端（插墙）：三线=L/N/PE（火线、零线、保护地）
  • PE 只接适配器外壳、输出线屏蔽层，不接 19V 负极
• 直流输出端（插电脑）：两线供电，可选加识别线；始终浮地，不接大地。

四、回到你关心的“悬浮 / 外壳接地”

• 19V 直流负极 ≠ 大地：一直悬浮
• 适配器外壳、DC线屏蔽、笔记本金属壳：通过交流地线 PE 接大地
• 所以：电源直流侧悬浮，机身外壳可做到大地电位，符合你要的那种安全结构。

一句话总结：
19V 功率是两线；品牌机常多一根识别线；交流端三线是为了外壳接地；直流侧始终浮地。

1. 19V 电源插头是不是“直接插在主板上”？

不是插头直接插主板，但19V 最终是直接进主板供电电路。

结构是：

• 机身侧面：DC 插座（电源口）
• 老款：这个插座直接焊在主板上
• 新款（近 10 年的戴尔）：插座在一小段带线小板/排线上，排线另一端插主板的 DCIN 接口

不管哪种：19V 正极、负极、中间针信号，最终都直给主板电源管理芯片。

2. 为什么你一直麻手、还烧主板？

你描述的现象，最符合：

• 适配器是三线（带地线），但你家里插座地线不良/虚地
• 结果：
  • 适配器外壳、笔记本金属壳 → 悬浮在几十伏交流（Y电容漏电流）→ 麻手
  • 更危险：主板 GND（直流地）和机壳/大地之间存在电位差+杂波
  • 长期：电源管理芯片、接口芯片被静电/浪涌慢慢打坏 → 烧主板

关键点：

• 你没换适配器、只换主板就好了，说明：
  • 适配器本身不一定坏
  • 是长期“浮地带电+电位差”把旧主板供电部分击穿
  • 新主板暂时扛住了，但不解决接地问题，早晚还会烧

3. 你现在必须做的（否则新主板也危险）

1. 确认插座真接地
   • 用万用表测：火线–地线 ≈220V；零线–地线≈0V
   • 或用“插座检测器”插一下，看接地灯是否正常
2. 只在确认接地良好的三孔插座上用电脑
3. 再摸金属壳：应该完全不麻；还麻＝地线还是不行

4. 回到你问的“直流侧是两线还是三线”

• 交流端：三线（L/N/PE）
• 直流输出线：电气上是两线（+19.5V、GND）+ 1根中间信号线
• 直流负极（GND）：和大地是隔离悬浮的
• 机壳/适配器外壳：通过交流 PE 接地（插座好时=0V；插座不好时=悬浮带电）

总结（对你情况）

• 电源插头不直接插主板，但19V 直供主板供电区
• 麻手+烧主板：根源是插座地线不良，机壳悬浮带电、主板地与大地有电位差
• 换主板只是“换零件”，不修好接地，新主板迟早再烧

下面用无线电/开关电源的思路，把你这几年的现象串起来：

1. 正常应该是什么样（你肯定懂）

• 适配器：初级L/N，Y电容到PE；次级19.5V/GND，和初级隔离、浮地。
• 机壳：通过适配器外壳→电源线PE→插座地→大楼地。
• 主板：主板GND（直流地）和机壳之间，应该是“高阻隔离”，只在插座良好接地时，通过杂散电容/极小漏电流耦合，人无感。
• 正常：接地良好时，机壳≈0V，不麻；主板GND与机壳电位几乎一致。

2. 你这台戴尔的问题：主板内部“地–壳绝缘”坏了

你说：

• 插排、咖啡机、显示屏，接地都测过：PE确实到大地，阻抗很低。
• 但笔记本一直麻手；一开咖啡机（感性负载，合闸有浪涌），笔记本闪黑；三年里烧了三次主板；换主板就好，电源没换。

这完全符合：

主板内部，GND（直流地）与机壳/屏蔽之间，出现了局部绝缘劣化+非线性漏电

• 不是短路，是几百kΩ～几MΩ的漏电+潮湿/热老化导致的非线性。
• 路径：主板GND → 漏电点 → 机壳 → PE → 大地。
• 因为漏电电阻不是0，也不是无穷大，所以：
  1. 麻手：机壳虽接PE，但主板GND通过漏电电阻“拉”机壳电位，叠加Y电容的30–80VAC共模电压，人摸有微安级电流，一直麻。
  2. 开咖啡机闪黑：咖啡机启动，电网有尖峰/共模浪涌；通过PE→机壳→主板漏电点→主板GND→电源管理芯片，导致瞬间过压/地弹（ground bounce），显卡/供电复位→闪黑。
  3. 反复烧主板：长期地–壳之间有交流电位差+漏电流+浪涌冲击，电源管理芯片、MOS、滤波电容慢慢老化击穿，三次主板都是这么坏的。
  4. 换主板就好：新主板地–壳绝缘完好，漏电通道消失；Y电容的漏电流直接走PE，不经过主板，所以不麻、不闪、不烧。

3. 为什么适配器没坏、接地也没问题？

• 你换了主板就好 → 适配器Y电容、初级绝缘、PE连接都正常。
• 咖啡机/显示器在同一路，不麻、不烧 → 插座PE接地可靠，不是虚地。
• 只在这台戴尔上出问题 → 问题锁定在笔记本主板内部的地–壳隔离。

一句话总结（无线电老法师版）

适配器正常、接地正常；旧主板内部GND–机壳绝缘老化，形成高阻漏电通道，导致机壳带共模电压（麻手）、电网浪涌窜入主板（闪黑）、长期过应力烧毁主板；换主板等于切断漏电通道，一切恢复正常。

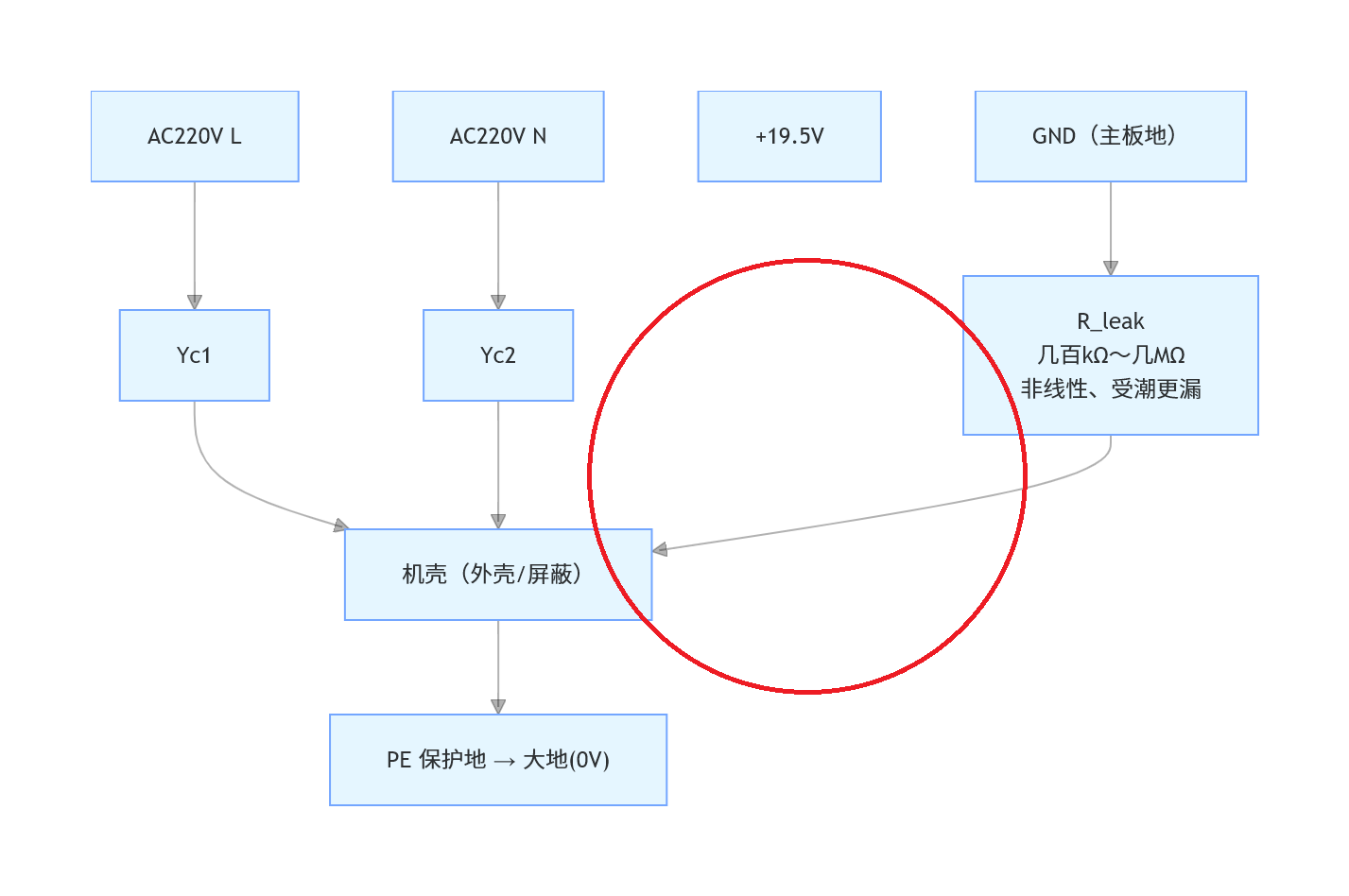

一、笔记本电源相关原理图（红圈相交的单元是麻手、漏电的关键）

1. 适配器侧（19.5V 浮地）

• Yc1/Yc2：电源内部Y电容（共模滤波），容量很小（nF级）。
• R_Leak：主板GND ↔ 机壳之间的绝缘阻抗，正常是兆欧级以上。
• 结果：Y电容漏电流 → 外壳 → PE → 大地；机壳≈0V，不麻手；主板GND完全浮地，无电位差。

二、故障电路（你旧主板的真实情况）

核心：主板内部 Riso 变小、非线性、漏电

R_leak = 故障点（旧主板绝缘劣化、爬电、微击穿、受潮碳化）

三、为什么麻手？（交流等效）

Yc1/Yc2 串联，跨在 220V 上，中点接机壳：

• 机壳电位 ≈ 220V × (R_leak / (Zyc + R_leak))
• Zyc：Y电容阻抗（50Hz下约几十kΩ）
• R_leak：几百kΩ → 机壳带 30–80V AC（微安级）
• 你摸机壳 → 人体 → 大地 → 形成回路 → 麻手

四、为什么开咖啡机闪黑、烧主板？

咖啡机启动 → 电网共模浪涌/尖峰 → PE → 机壳 → R_leak → 主板GND

• R_leak 非线性：浪涌时阻抗骤降 → 大电流冲击主板地
• 地弹（Ground Bounce）、过压、复位 → 闪黑
• 长期反复 → 电源芯片、MOS、电容击穿 → 烧主板（三次）

五、换主板就好的本质

新主板 Riso ≈ ∞，R_leak 消失

• Y电容漏电流 → 机壳 → PE → 大地，不经过主板
• 主板GND 完全浮地，与机壳无漏电 → 不麻、不闪、不烧
